1、使用范圍：

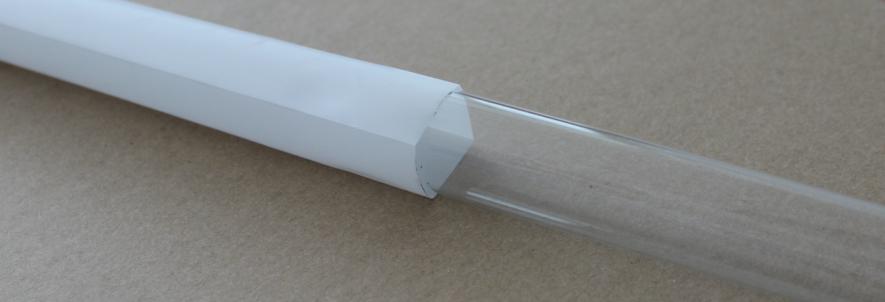

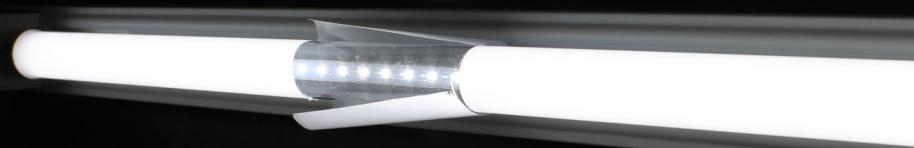

本產(chǎn)品應(yīng)用于LED玻璃燈管的套管工程, 主要是擴(kuò)散點(diǎn)光源、標(biāo)識產(chǎn)品起絕緣作用，保護(hù)玻璃破裂不造成危害。
相對原來的PC燈罩具有價(jià)格便宜、長時(shí)間使用不會發(fā)生彎曲，散熱效果好，擴(kuò)散和透光率性能優(yōu)秀。
2、套管尺寸及收縮率標(biāo)準(zhǔn):
燈管規(guī)格 | 內(nèi)徑 | 折徑 | 厚度 | 橫向收縮 | 縱向收縮 |
（mm） | （mm） | （mm） | (mm) | (%) | (%) |
T8(26.0±0.5) | F26 | 44.0±0.3 | 0.10±0.02 | 40±5 | 6-12 |
備注：顏色尺寸可以依客戶要求進(jìn)行生產(chǎn)。
3、套管特性標(biāo)準(zhǔn)及試驗(yàn)方法：
No. | 項(xiàng)目 | 性能要求 | 測試方法 |
1 | 外觀 | 不可有污損、針孔、顏色不均、異入混入、和機(jī)械損傷。(依雙方簽訂的異常限度) | 將擴(kuò)散膜切斷成10mm在日光燈下目視檢測 |
2 | 外觀 (不熔物) | 見附件1中的《雜物測定表》。 | 將擴(kuò)散膜切斷成10mm在日光燈下目視檢測,同《雜物測定圖表》對比。 |
3 | 絕緣阻抗 | 2.0KV.AC×60秒不被擊穿。 | 用耐壓測試儀測試。 |
4 | 耐熱性 | 電容器套膠入烘箱180℃×15分鐘，無破裂褪色。 | 高溫烘箱檢測 |
5 | 耐溶劑性 | 表面磨損不明顯。 | 將100mm印刷膠管入異丙醇浸漬60±10秒，用毛刷輕刷表面。（不能接觸丙酮、乙酸乙酯、二氯甲烷等有機(jī)溶劑） |
6 | 密度 | 1.2-1.4（g/cm3） | ASTMD792 |
7 | 拉伸強(qiáng)度 | >107(N/m2) | ASTMD638 |
8 | 斷裂伸長率 | >62.0% | ASTMD638 |
9 | 吸水率 | <2.0% | ASTMD570 |
10 | 介電強(qiáng)度 | >15(KV/mm) | ASTMD149 |
11 | 表面電阻率 | >107(Ω) | ASTMD257 |
12 | 體積電阻率 | >1014(Ω?mm) | ASTMD257 |
13 | 阻燃性 | ATF | UL224 |
14 | 透光率 | 89.0±2.0% | 1、固定標(biāo)準(zhǔn)燈(玻璃燈管未套膜測試光通量A,套擴(kuò)散膜測試光通量B;透光率=B/A) 2、60℃以下10000小時(shí)，同一支套膜燈管透光率變化在±2.0% 。（該產(chǎn)品不能使用于90℃以上，會因?yàn)椴牧辖Y(jié)晶造成透光率下降5.0%） |
15 | 溫度測試 結(jié)果 | 1、LED光擴(kuò)散膜已經(jīng)實(shí)際點(diǎn)燈8000hr，測試PET擴(kuò)散膜的YI值和透光率均沒有發(fā)生變化。 | |
4、使用方法：
參照玻璃燈管的長度進(jìn)行裁切光擴(kuò)散膜，將裁切好的光擴(kuò)散膜套在玻璃管上，放入恒溫隧道爐70-75℃、5-8分鐘進(jìn)行收縮，待收縮好的管子冷卻后檢查外觀無異常即可進(jìn)行組裝。
蘇公網(wǎng)安備 32050702010914號
